SCP型鏈板式刮泥機主要用於汙水處理廠中平流式沉澱池、沉砂池、隔油池的底部進行連續排泥，並可在水麵連續排除油汙或去除浮渣，尤其適合沉澱物較多的沉澱池。

SCP型鏈板式刮泥機主要由驅動裝置、主動輪組、導軌及托架、刮板組合、從動輪組、鏈條漲緊機構、集渣管等部件組成。

SCP型鏈板式刮泥刮渣機運行時，由鏈條帶動刮板在池中做連續的回轉運動，將池底的汙泥刮至集泥槽中，並可刮除池麵的浮油或浮渣。

1．若刮板受異物卡塞或積泥過多時，自控係統中過扭保護機構則會切斷電源，自動停機報警。

2．設備運行平穩，可避免對沉澱物的擾動。

3．刮泥、刮渣裝置為一體，使整機結構簡單，占用空間少。

4．驅動裝置固定在池邊平台上，安裝、維修方便。

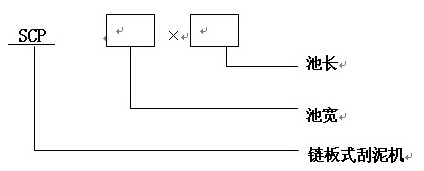

型號說明

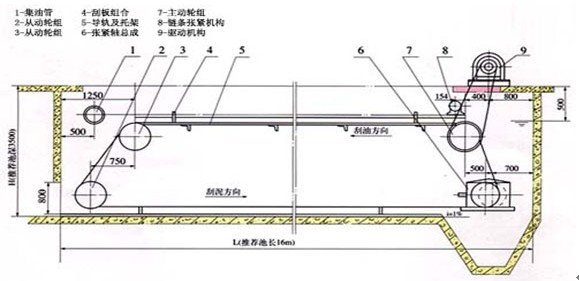

外型圖

1.集油管  2. 從動輪組  3. 從動輪組  4.刮板組合  5.導軌及托架  6.漲緊軸總成   7.主動輪組   8.鏈條漲緊機構   9.驅動裝置

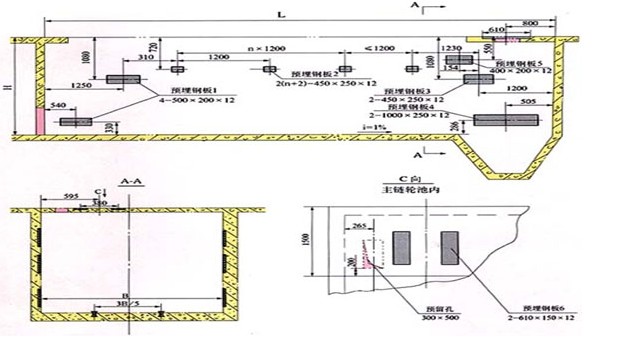

池型結構圖
