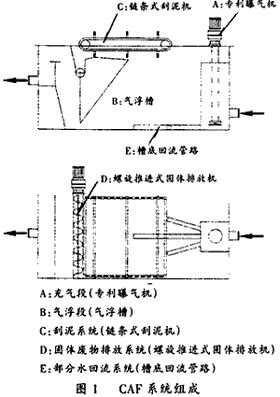

渦凹氣浮（CAF）係統是世界獨創的專利水處理設備，也是美國商務部和環保局的出口推薦技術。CAF是專門為去除工業和城市汙水中的油脂、膠狀物及固體懸浮物（SS）而設計的係統。整個氣浮係統共由五部分組成，如圖1所示：

　　經過予處理後的汙水流入裝有渦凹曝氣機的小型充氣段，汙水在上升的過程中通過充氣段與曝氣機產生的微氣泡充分混合，曝氣機將水麵上的空氣通過抽風管道轉移到水下。曝氣機的工作原理是利用空氣輸送管底部散氣葉輪的高速轉動在水中形成一個真空區，液麵上的空氣通過曝氣機輸入水中，填補真空，微氣泡隨之產生並螺旋型地上升到水麵，空氣中的氧氣也隨之溶入水中。

　　由於氣水混合物和液體之間密度的不平衡，產生了一個垂直向上的浮力，將SS帶到水麵。上浮過程中，微氣泡會附著到SS上，到達水麵後SS便依靠這些氣泡支撐和維持在水麵。浮在水麵上的SS間斷地被鏈條刮泥機清除。刮泥機沿著整個液麵運動，並將SS從氣浮槽的進口端推到出口端的汙泥排放管道中。汙泥排放管道裏有水平的螺旋推進器，將所收集的汙泥送入集泥池中。淨化後的汙水流入溢流槽再自流至生化處理部分。

　　開放的回流管道從曝氣段沿著氣浮槽的底部伸展。在產生微氣泡的同時，渦凹曝氣機會在有回流管的池底形成一個負壓區，這種負壓作用會使廢水從池底回流至曝氣區，然後又返回氣浮段。這個過程確保了40%左右的汙水回流及沒有進水的情況下氣浮段仍可進行工作。

　　應用實例1：東明石化集團有限公司汙水處理場技改工程。

　　東明石化集團汙水處理場始建於1988年，處理規模為100m³/h，流程采用隔油、兩級部分回流加壓溶氣氣浮、圓形表麵曝氣的傳統處理工藝。由於工藝生產裝置的擴建使排水量增加，同時隨著企業環保意識的增強及環保對排汙要求的提高，使得現有汙水處理工藝及設施已不能滿足達標排放的要求。要對現有汙水處理工藝及設施進行改造。改造後的處理規模為200m³/h，汙水處理工藝流程為：汙水經格柵予處理後由泵提升至調節除油罐進行除油，除油後再流入隔油池進行進一步隔油處理。隔油池出水經一級渦凹氣浮設備處理後依次進入表麵曝氣池、推流式曝氣池、二沉池、過濾器再處理，處理後合格汙水外排。

　　該汙水處理改造工程已於1999年12月底通過東明市環保局驗收，各項控製指標均達到《汙水綜合排放標準》^[1]中的二類汙染物二級排放標準。

　　本工程中渦凹氣浮設備的占地麵積僅為36.15m²；能耗僅為5.435kW。不但減少了占地麵積、節約了投資，還降低了運行費用。

　　應用實例2：青島廣源發集團公司瀝青廠汙水處理工程。

　　青島廣源發集團公司瀝青廠地處青島城陽區，主要生產中海36-1型高級道路瀝青，生產過程中產生大量的石油類、SS及有機汙染物，未經處理直接外排對接納水體造成很大汙染。

　　該廠的廢水量為50m³/h;水質為COD：600mg/L、SS:300mg/L、含油量為600～800mg/L。汙水處理工藝流程為：汙水經格柵予處理後流入調節池，再由泵提升至波紋斜板隔油池進行隔油處理。隔油池出水經渦凹氣浮設備處理後依次進入生化池、二沉池、過濾器再處理，處理後部分水回用，部分水外排。

　　該汙水處理工程已於1999年12月底通過青島環保局驗收。二沉池出水COD＜100mg/L、ss＜30mg/L、含油量為＜10mg/L。其中：渦凹氣浮設備進水水質為COD＜500mg/L、SS＜300mg/L、含油量為＜120mg/L；出水水質為COD200mg/L、SS＜60mg/L、含油量為＜10mg/L。渦凹氣浮設備對COD、SS、石油類的去除率分別達到60%、80%、85%以上。

　　本工程中渦凹氣浮設備的占地麵積僅為9.60m²；能耗僅為300KW。在減少了占地麵積、節約了投資的同時，還降低了運行費用。

3.1　節省投資

　　渦凹氣浮沒有壓力容器、空壓機、循環泵等設備，因而設備投資少。

　　設備占地麵積小，減少土建投資。Q=200m³/h的渦凹氣浮(CAF)設備占地麵積僅為36.15m²。

3.2　運行費用低廉

　　該係統因沒有壓力容器、空壓機、循環泵等設備，從而節省電耗。Q=200m³/h的渦凹氣浮(CAF)係統能耗僅為5.435KW，而溶氣氣浮(DAF)係統能耗高達65KW。

　　渦凹氣浮(CAF)係統非常容易操作，根本沒有複雜的設備，因此人工操作及維修工作量極少，降低了人工費及維修費。

3.3　處理效果顯著

　　石油類、固體懸浮物(SS)的去除率超過80%。

　　BOD及COD的去除率可達60%以上。而溶氣氣浮(DAF)係統對BOD及COD的去除率隻能達35%左右。

　　能促進硫化物的氧化，減少汙水中的含硫量。

3.4　操作簡單

　　本係統非常容易操作，沒有複雜的設備；整個係統僅由兩個機械部分組成，不像溶氣氣浮(DAF)係統包括了壓力容器、空壓機、循環泵等許多必需設備。

　　停留時間15～20min。

　　表麵負荷5～10m³/(m²·h)。

　　池中工作水深不大於2.0m，池子長寬比不小於4。
