1.1 設計水量

　　廢水一部分來自垃圾粗衝洗廢水(水量較小但濃度較高)，另一部分來自垃圾消毒、堿洗及漂洗廢水(水量較大但濃度較低)。

　　工程設計規模為Q=1500m³/d，其中粗衝洗廢水水量Q1=300m³/d，消毒、堿洗及漂洗廢水水量Q2=1200m³/d。

1.2 設計水質

　　① 進水

　　垃圾衝洗廢水中的主要汙染物是粘附在紙張、塑料、玻璃等上麵的灰塵、沙土等物質，因此具有有機汙染物濃度低、無機懸浮物含量較高等特點。

　　粗衝洗廢水水質：COD為300～400mg/L，SS為300mg/L左右，pH值為6～9。

　　消毒、堿洗及漂洗廢水水質：COD為100～150mg/L，SS為100mg/L左右；pH值為6～9。

　　② 出水

　　處理出水將全部回用於垃圾衝洗、消毒、堿洗及漂洗，其水質應達到生活雜用水水質標準(CJ25.1—89)，即：COD≤50mg/L，SS≤10mg/L，濁度≤10NTU。

1.3 工藝設計

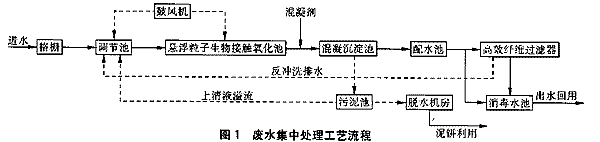

　　將粗衝洗、消毒、堿洗及漂洗工段產生的廢水集中在一起進行處理，工藝流程見圖1。

　　① 格柵

　　為去除水中的漂浮及懸浮物質，設人工粗格柵及自動細格柵各1台。人工粗格柵為500mm×1000mm，柵條間距為10mm。機械細格柵：GSHZ-300型旋轉式格柵除汙機，安裝角度為60°，耙齒間隙為1～3mm，有效柵寬為140mm，水槽寬度為370mm，電機功率為0.75kW。

　　② 調節池

　　因為汙水處理係統1天24h連續運行，而生產工藝1天20h連續運行，二者之間有4h的差值，所以調節池水量調節時間至少應大於4 h。調節池有效容積按8h的汙水停留時間設計。 

　　調節池設預曝氣係統以達到均質的目的，同時可防止懸浮物質在調節池中發生沉降，為後續處理設施創造條件。

　　調節池尺寸為25000mm×5000mm×4500mm，有效水深為4000mm，鋼筋混凝土材質。池內設潛汙泵2台(1用1備)，電機功率為5.5 kW，預曝氣鼓風機1台，電機功率為5.5kW；氣水比為4∶1。

　　③ 懸浮粒子生物接觸氧化池

　　采用懸浮式生物載體填料，具有如下特點：

　　a.填料上的生物量大，除生長有菌膠團外，還有大量的真菌、絲狀菌、原生動物和後生動物，能形成穩定的食物鏈；

　　b.比表麵積巨大(232m²/m³)；

　　c.不結團、不堵塞，具有理想的孔隙率和良好的通氣、過水性能；

　　d.生物膜降解能力強，優於傳統的活性汙泥法；

　　e.傳質效率高，曝氣時懸浮填料的流化、切割、碰撞能提高氧氣的利用率；

　　f.耗氣少，曝氣就可使生物膜自行脫落更新而無需加大氣量；

　　g.設計、施工、管理和安裝極為方便，懸浮填料可以直接投入池中，無需安裝支架。

　　在懸浮填料的下方設有曝氣管，除具有維持池中較高的溶解氧以保證生物膜生長良好的作用外，還能加快生物膜的新陳代謝以保持較高的生物活性，因此該裝置對COD去除率較高 。

　　采用穿孔管曝氣，可避免曝氣係統的堵塞。

　　氧化池尺寸為25000mm×5000mm×4500mm，采用分格形式布置，有效水深為4000mm，水力停留時間為8.0h，鋼筋混凝土材質。曝氣鼓風機2台(1用1備)，電機功率為18.5kW，氣水比為15∶1。

　　④ 沉澱池

　　沉澱池設計成豎流式，由中央導流筒進水，四周溢流堰溢流出水，沉澱汙泥通過氣提管道排入汙泥池。

　　懸浮粒子生物接觸氧化池出水經管道混合器與混凝劑(堿式氯化鋁或聚鐵)的混凝作用後，礬花形成快、沉澱速度快、出水濁度低、可以減小後續過濾單元的負荷。

　　沉澱池表麵負荷設計為1.25m³/(m²·h)、水力停留時間為3.2h；沉澱池2座，尺寸為5000mm×5000mm×6000mm，鋼筋混凝土材質；氣提排泥，設鼓風機1台(和預曝氣兼用) 。

　　⑤ 配水池

　　如果沉澱池出水達到出水水質要求，則通過配水池直接進入消毒水池，否則需進入後續處理單元進行深度處理。

　　配水池尺寸為5000mm×5000mm×5500mm，有效水深為5000mm，停留時間為2.0h，深度處理提升泵2台(1用1備)，電機功率為5.5kW，鋼筋混凝土材質。

　　⑥ 高效纖維過濾器

　　作為深度處理單元，高效纖維過濾器是一種取代傳統石英砂等顆粒狀濾料的機械過濾裝置，具有如下特點：
　　a.效率高，出水水質好於砂濾器；

　　b.濾速快、占地麵積小、截汙量大；

　　c.操作簡單，易清洗；

　　d.水耗少，濾料不流失，濾料使用壽命可達15年以上；

　　e.檢修方便。

　　采用HFF-1600型高效纖維過濾器，濾速為27.5m/h。

　　⑦ 消毒水池

　　消毒處理可殺滅水中的大腸杆菌等病原微生物，為了節省投資，可利用垃圾消毒處理中所采用的消毒劑。
　　⑧ 汙泥池

　　由沉澱池排出的汙泥及高效纖維過濾器的反衝洗水進入汙泥池進行汙泥濃縮處理後再進行脫水處理，脫水後
可利用其製建築材料，也可以定期抽吸外運。

　　汙泥池內設溢流管，上清液溢流回調節池。

　　汙泥池尺寸為6000mm×5000mm×4500mm，有效水深為4000mm，鋼筋混凝土材質。 

　　汙水處理係統采用PLC自動控製運行，僅設技術管理兼維護人員兩名。

　　運行成本含動力費(P₁)、藥劑費(P₂)、人工費(P₃)三部分。

　　動力費：各種機械總功率為43.93kW，電價按0.60元/(kW·h)計，則P₁=43.93×24×0.6/1500=0.42元/m³。

　　藥劑費：堿式氯化鋁投加量為20mg/L，單價為2000元/t，則P2=0.04元/m^.。

　　人工費：P₃=0.044元/m³。

　　運行成本=P₁+P₂+P₃=0.50元/m³。

　　① 調節池可起均（jun1）質、均量作用，同時通過預曝氣不僅可有效地防止汙染物在池內沉澱而且可以起到預處理作用；

　　② 懸浮粒子生物接觸氧化法具有有機負荷高、處理效果好、能耗少、濾料不結團、不堵塞、傳質效率高、安裝管理方便等優點；

　　③ 高效纖維過濾器具有效率高、濾速快、占地麵積小、截汙量大、易清洗、濾料使用壽命長等優點；

　　④ 處理係統采用PLC自動控製，可大大減輕管理工作量；

　　⑤ 對於垃圾衝洗廢水的處理采用生物接觸氧化—混凝沉澱—高效纖維過濾的工藝是可行的，其出水水質達到生活雜用水水質標準，運行成本約為0.50元/m³。
